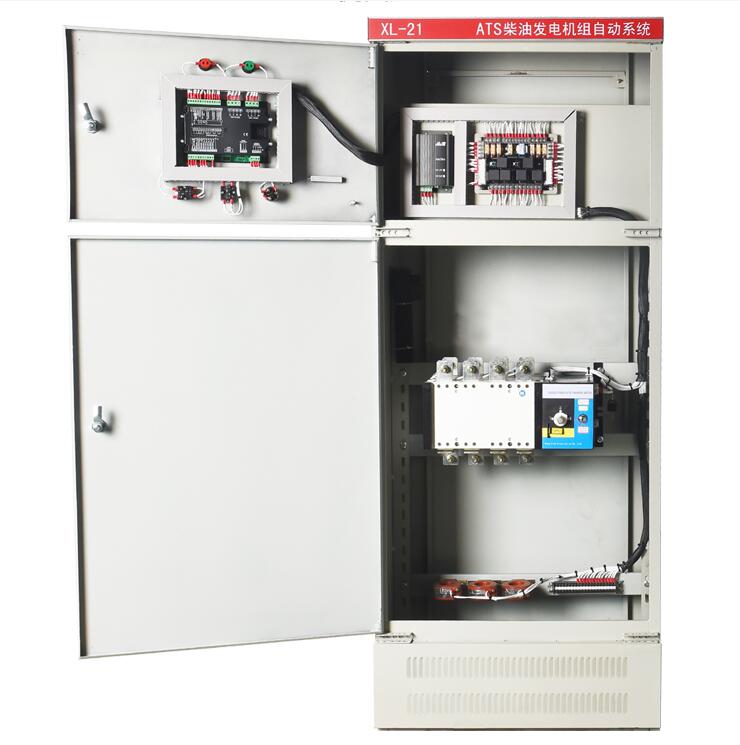

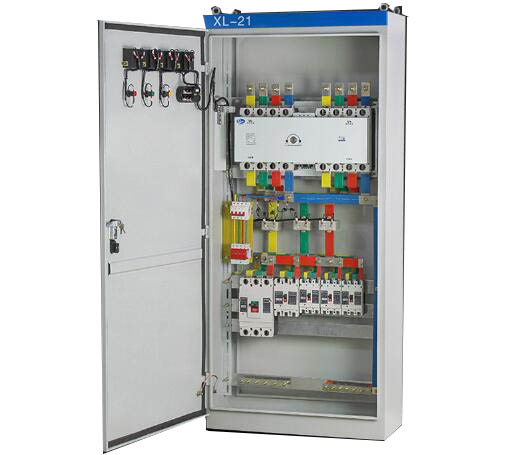

双电源切换柜ATS原理

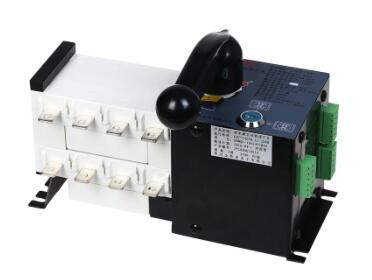

ATS 双电源转换柜（双电源自动转换开关）是双系统的电源（双电源），利用电磁线圈瞬时转变来在双电源之间进行转换，是向负荷供应电力的转换开关。双电源转换柜开关的电磁线圈只在做转换动作时使其通电，动作过后不再通电，由于采用的是平时消耗电力为零的瞬时励磁式机械保持型的结构，ATS双电源转换柜的开关转换动作过后通过机械性来保持触点接通状态。在接到双电源转换柜发出转换信号前都不会改变现状.双电源转换柜主要由以下三大结构组成：
① 机构部分：由机械保持结构和可动外壳、弹簧、可动板、2组电磁线圈和铁心，控制电路，微型控制开关等构成。
② 触点部分：由固定触点，可动触点，端子材料，触点弹簧，支撑金属件，灭弧装置，可曲电线，绝缘材料等构成。
③ 辅助部分：由辅助触点，绝缘外箱，手动操作棒（可分离）等组成。
性能
1、采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）；
2、采用可靠的机械联锁和电气联锁技术；
3、采用过零位技术；
4、具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离，可靠性高，使用寿命8000次以上；
5、机电一体设计，开关转换准确、灵活、可靠，电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高；
6、全自动型不需外接任何控制元器件。
